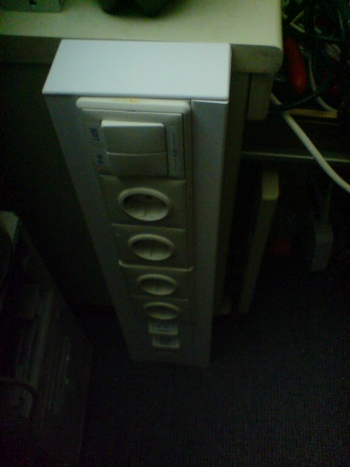

Brüstungskanal für den

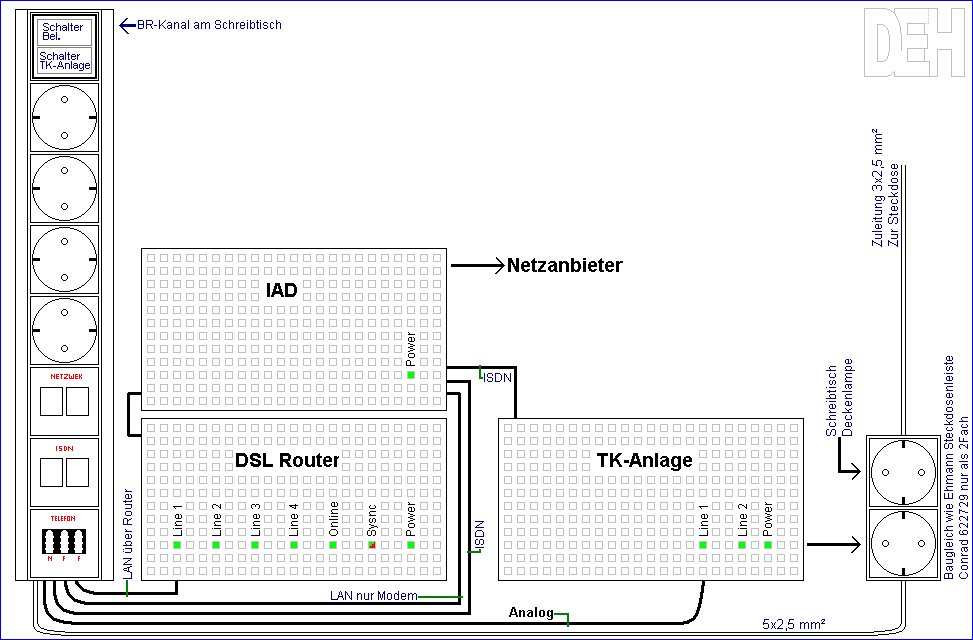

Schreibtisch Wer gerne Bastelt und Repariert Braucht bestimmte Anschlüsse Gut Erreichbar und möchte nicht untern Tisch Kriechen um ein Netzwerkkabel einzustecken oder möchte Verlängerungskabel Zwischen den Füßen liegen haben Hier meine Lösung ... Der BR-Kanal ist Bestückt mit.. 1 x Serienschalter (O)
Schreibtisch Bel. / (U) ISDN Adapter Der Serienschalter und

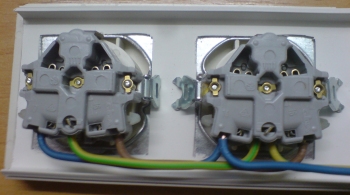

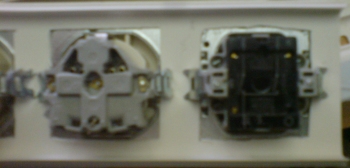

Die Schutzkontaktsteckdose Enden Der Serienschalter und
Die Schutzkontaktsteckdose Bei den Netzwerkdosen und
der Telefondose Die 230 V

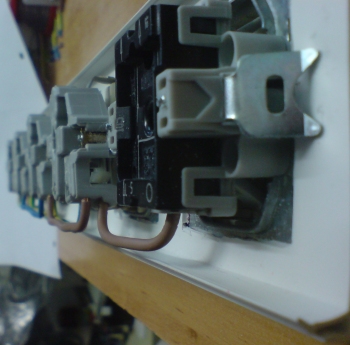

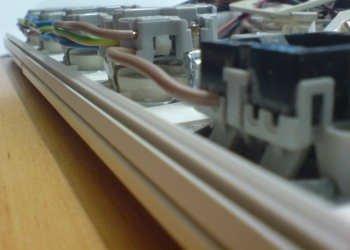

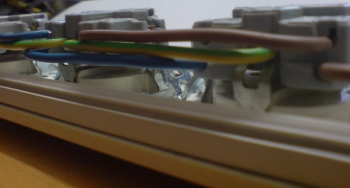

Innenverdrahtung, Zuleitung und Verbindungszuleitungen
|
|
|
|
|

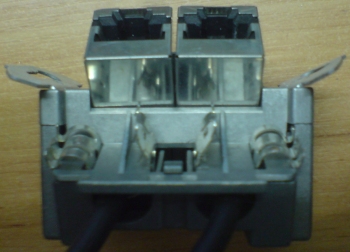

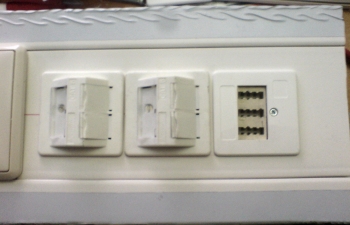

Bei den Netzwerkdosen und

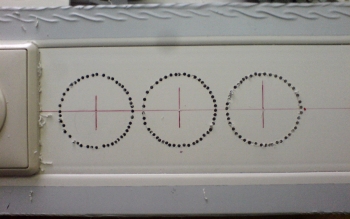

der Telefondose bin Ich nach dem Ackermann Prinzip vorgegangen die Befestigen die Dosen auch im Fußbodentank in der Abdeckung für diesen Zweck habe ich 3 45 mm Löcher in den Kanaldeckel Gebohrt |
|

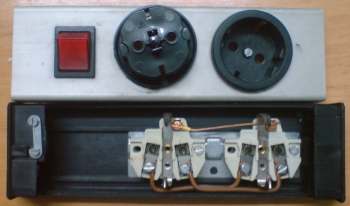

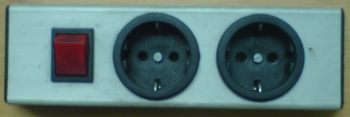

Die Steckdosen in der 2fach
Steckdosenleiste sind für 1 x Schreibtisch Beleuchtung 1 x ISDN Adapter und Speist den Brüstungskanal ein der Beleuchtete Netzschalter der 2fach Steckdosenleiste ist mit N und PE Verbunden und Beginnt zu Leuchten wenn der Schutzkontaktstecker der 2fach Steckdosenleiste nicht Phasenrichtig Eingesteckt ist |

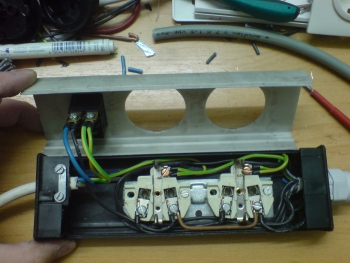

der Beleuchtete Netzschalter
der 2fach Steckdosenleiste ist mit N und PE Verbunden und Beginnt zu Leuchten wenn der Schutzkontaktstecker der 2fach Steckdosenleiste nicht Phasenrichtig Eingesteckt ist |
|

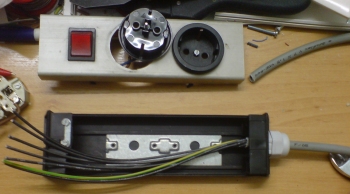

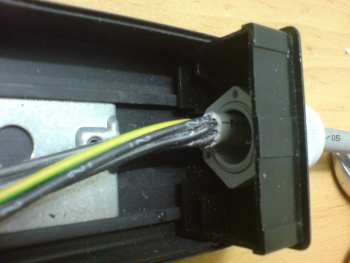

Der Serienschalter und Die

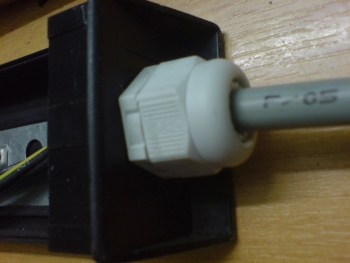

Schutzkontaktsteckdose Enden in einer Steckdosenleiste mit einem 5 x 2,5 mm² in einer 2 Fach Steckdosenleiste mit Schalter |
|
zu den Kosten in €
30,80 |
Hager BR-Kanal Je Meter |
10,30 |
Hager Kanaldeckel Je Meter |
7,80 |
Hager Endkappe |
4,15 |
Hager Geräteeinbaudose 1-fach |
2,42 |
Gira Rahmen 2fach |
2,42 |
Gira Rahmen 3fach |
2,42 |
Gira Serienschalter |
2,42 |
Gira Unterputz Schukodose |
12,00 |
UAE RJ45 für ISDN |
13,00 |
Netwerkdose |
13,00 |
TAE 2x F |
20,00 |
Diverse Kabel und Stecker am Anderen Ende |
120,73 |
Brutto |
22,9387 |
19 % MWST |
143,67 |
Netto Materialkosten |
Wenn eine
Fachfirma den Zusammenbau Übernimmt
kommen noch mal zwischen 38 ~ 42 Euro Pro Std. dazu
