Stand : 02.06.2007 |
|
||
  |
|||
|
Die Polizei hat Folgende Sachen Demontiert / Entfernt
Anhaltesignalgebern, Sondersignalen, Außenlautsprecher, Kelle
Den Dachaufbau Incl. Bedienteil Das Funkgerät Incl. Bedienteil Die Fahrzeugbeklebung und Beschriftung Die Heckblitzer die waren in der Kofferraumklappe eingelassen und wahren bei geöffneter Heckklappe zusehen Die Elektrik und diverse Halterungen Aufbauten / Löcher ausschnitte Blieben im Fahrzeug Zurück |
Nach Eignenden Rückbau der Zurückgelassenen Reste Habe ich jetzt ne menge Kabel über Eine Funkgeräthalterung Und Eine Armaturenbrett Aufbauhaube war für das Bedienteil der Sonderrechte Eine Verbandkasten Halterung
|
||
|
|

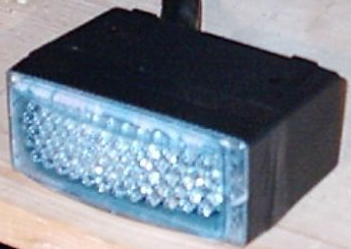

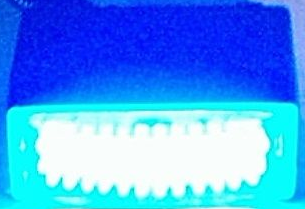

Hier Ein Bild vom Original Was leider nicht mehr Eingebaut war |
|

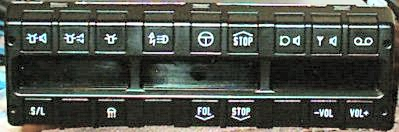

Das Bedienteil für den Dachaufbau Hella RTK 12 |
|
|
Hier waren mal Heckblitzer in der Kofferraumklappe An dieser stelle ist jetzt ein Roter LED Rückstrahler drin
|
|

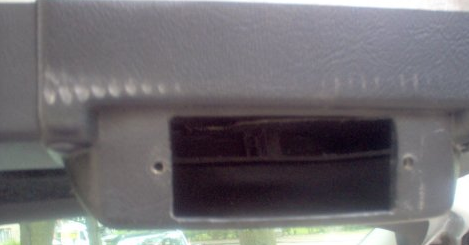

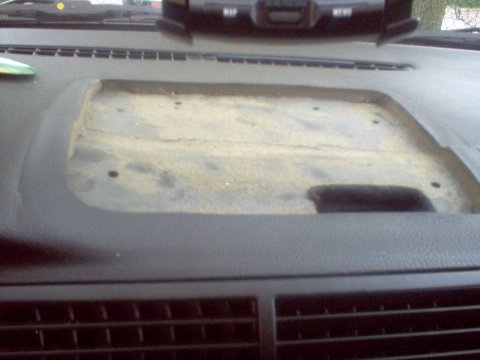

Armaturenbrett Aufbauhaube war für das Bedienteil der Sonderrechte |
|
|
Hier Vordem Einbau mit je 10 LED`s und Spannungsregler 7805 5V 3A auf Vorwiederstände habe ich verzichtet den Originalstecker untern links habe ich Wiederverwendet
|
|
Leider habe ich noch keine Lösung diese stelle auszubessern |
|
|

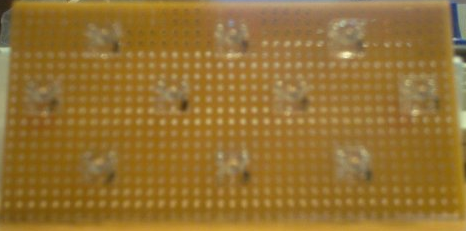

Mit Einem Abstand von ca. 2,1 cm Habe ich die LED`s eingelötet |
|
Mittelkonsole Alter Funkgeräteschacht |
|
|
Hier gut zusehen diese Bieter sind sauhell |
|

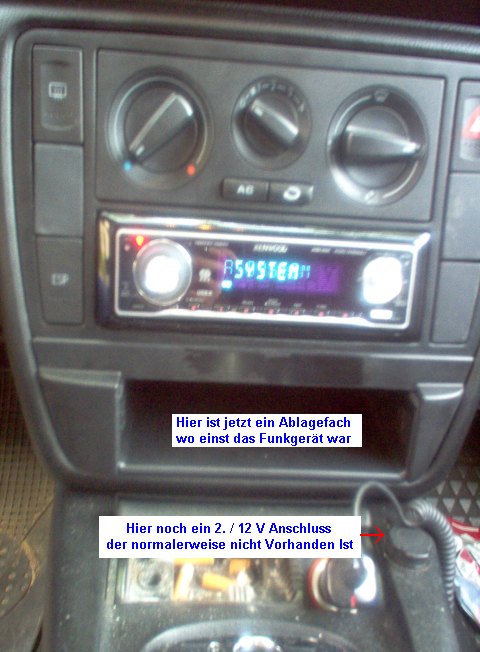

Aus dem Funkgeräteschacht habe ich eine Ablage gemacht Die mit Roten LED`s ausgeleuchtet wird
Der Radio Einbau ist nicht so einfach weil die Lautsprecherkabel nicht nach DIN sind
Im Regelfall sind in den hinteren Türen Keine Lautsprecher verbaut |
|
|
Anschlusskabel Heckblitzer In der Kofferraumklappe |
|

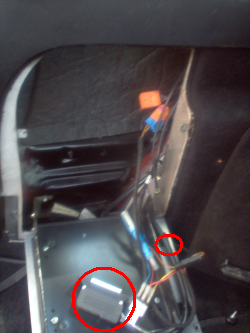

Dieses Relais (Silberner klotz rechts oben) War für die Heckblitzer In der Kofferraumklappe Wenn das Blaulicht auf dem dach eingeschaltet war und die Kofferraumklappe geöffnet wurde schalteten sich auch die Heckblitzer ein |
|
|

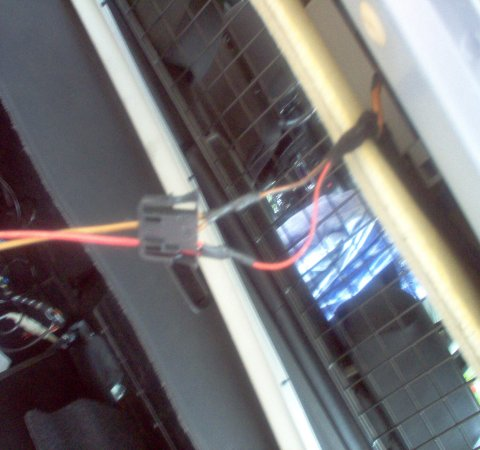

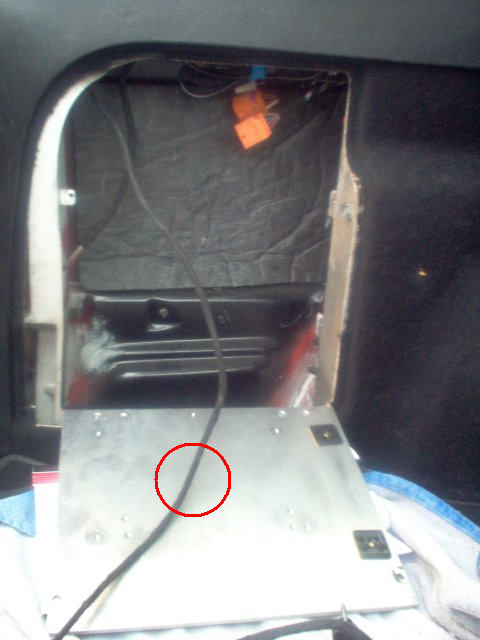

Anschlusskabel Heckblitzer In dem Warndreieckfach (Roter kreis)
Das Kabel geht nach oben über die Linken C Säule zur Kofferraumklappe |
|
Hier ist ein teil der Funkgerätehalterung zu sehen sowie das Kabel was nach vorne ging Zum Bedienteil des Funkgerät
Hier ist noch ne graues Kabel was zur Mittelkonsole geht Höhe Handbremse Liegt es abgeschnitten unten drunter
Beide Leitungen Habe ich vollständig entfernt
Hier findet mal auch das Kabel für die Radioantenne die der Funkantenne weichen musste also tauschte ich die Funkantenne gegen eine Radioantenne original VW kosten über 100 Euro
Die Orangen Stecker sind über und können hochgebunden werden
Die Funkgerätehalterung (Schwarzer Halter) habe ich entfernt
Die Alublechtür Habe ich gelassen für eine CD Wechsler |
|
|
Nach dem Das Kabel wieder zurück gezogen wurde Habe ich es mit der Kofferraumbeleuchtung verbunden |
||
|
|
10 LED`s immer zum Paar in reihe geschaltet so verträgt das Pärchen 5 V DC bei 15 mA = 150 mA für alle |
||
|
|
Hier Das fertige Ergebnis Sobald die Kofferraumklappe Geöffnet wird leuchten die LED`s Später kommen noch pro Seite Gelbe LED`s hinzu Als Zweitblinker
|
|
(A) Abschließbares fach fün ne MP5
(B) Alte Armaturenbrett Aufbauhaube
(C) Die Funkgerätehalterung
Noch ein kleiner tipp am Rande nicht alle Standart VW teile aus dem innen Raum passen vom Standart Passat nicht also am besten mal auf den teile die Betzeichnung vergleichen alle teile die eine KDW Nummer habe sind sonder teile und müssen bestellt werden
|
