Jeder der Sich ein USB to RS232 Adapter kauft für seine Elektronikprojekte muss in Vielen Fällen den Anschluss per MAX232 auf TTL Pegel bringen

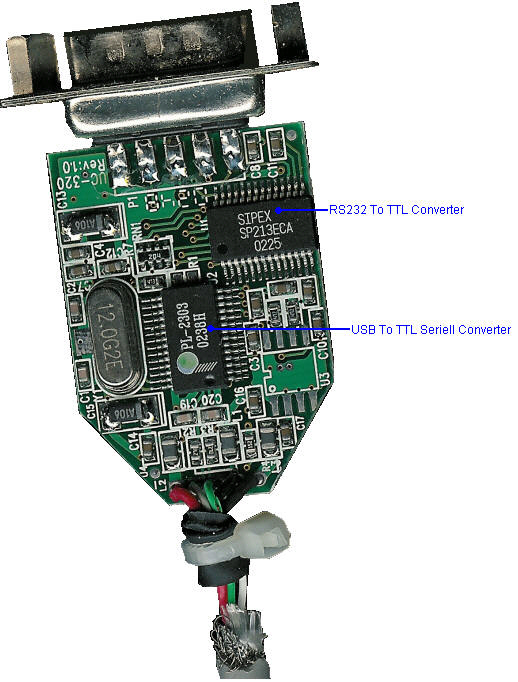

Ich habe mir Mal das Innenleben eines USB to RS232 genauer angesehen und ich sah ein Baustein der USB zu TTL Seriell Wandelt als Zweiter Baustein Ein TTL Seriell zu RS 232 Wandler

Warum sollte man da noch einmal das RS232 nach TTL Umwandeln?

Ein wenig Arbeit Investieret und schon Spricht dieses Kabel TTL
ich gebe zu bei solch einen Pinnabstand nicht einfach zu Löten aber mir ist es erfolgreich gelungen

Alle Relevanten Ausgänge des PL-2303 müssen frei von Wiedertände. und Kondensatoren sein um die Ein und Ausgänge des PL-2303 Fehlerfrei an Ihre Schaltung anpassen zu können

PDF Datenblatt Download

PL-2303 USB to TTL Seriell Wandler

SP213CA TTL Seriell to RS232 Wandler
