MP3 Selbstbau Musicbox und Umbau von Spielautomaten zur Musicbox
I Love Rock `n Roll

ADP Gauselmann Fun Master

Bilder Vor Dem umbau (ausschlachten)



Eigentlich Schade Aber Ich Bin absolut kein Spieler
deswegen Tat mir es auch net weh ihn zu zerlegen

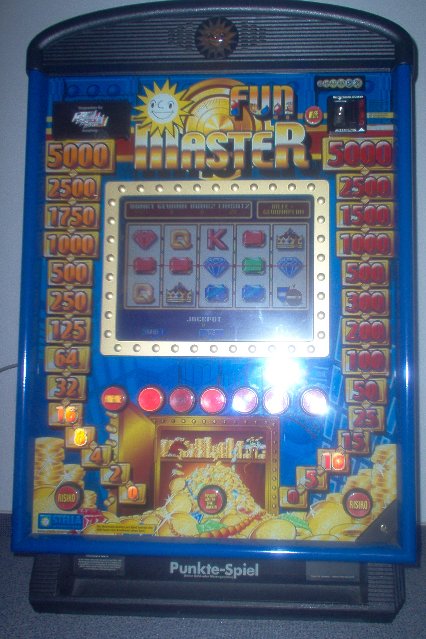

Vor dem umbau

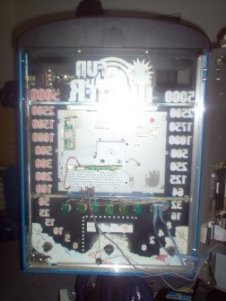

Türscheibe Entfernen


15" TFT das behalten Wir

CPU Kasse Netzteil Münzeinheit und
Oberen Münzeinlauf Müssen Raus



Photoplay Spirit 2.1 Umbau

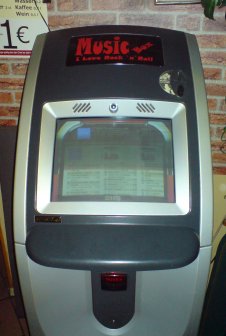

Nach dem Umbau


Geänderte Beschriftung

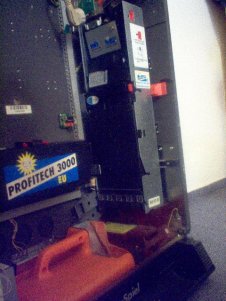

ccTalk Münzprüfer Anschlusskabel

ccTalk Fähigen Münzprüfer hier der SR3





POS Kasse 15" TFT











Technische Daten POS Touch Kasse:

15" TFT
ELO Touch
233 MHz
256 MB RAM
30 GB HDD
CD-Rom
PCMCIA
IRDA
LAN
4 x RS232
1 x LPT
Sound on Board

Windows 2000
Silverjuke
DEH0511 Updatetool

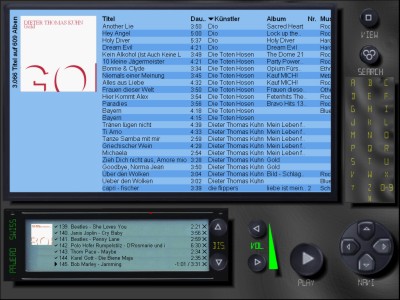

 Die Programmoberfläche
© By Pajero Made in Swiss



Das Update Tool
Um Das Befüllen der MP3`s in Die Musicbox Einfacher zu Gestalten

Habe ich ein Tool Geschrieben was Weder eine Tastatur noch eine Mouse Benötigt um ein MP3 Music update zu machen

1. Datenträger Vorbereitung

    Legen Sie auf einen Externe Datenträger HDD oder USD Stick SD Karte
    Einen Dateiordner an mit Namen mp3 in den Legen sie für Jede neue CD Eine Ordner mit dem Aktuellen Tagesdatum an
    in den Ordner legen sie einen Ordner mit Band Namen an in diesen Ordner Legen sie die MP3 Ab Scannen Sie noch das CD Cover
    und legen das Cover bild mit in den Ordner So verfahren Sie mit Jeder CD

2. Das update an der Musicbox

    Bei erstmaligen Anschluss des eines USB Datenträgers bitte im Laufenden Betrieb den USB Datenträger anschließen und Hardware
    Erkennung abwarten bis diese Abgeschlossen ist

    Die Musicbox Ausschalten den  Datenträger anschließen Musicbox Einschalten und Warten bis Die Musicbox Sagt das Sie Fertig Ist
    Mit dem Update

    Die Musicbox Aktualisiert noch das Software Archiv und ist einsatzbereit

   Bitte Beachten sie das ab einer Gewissen Größe Das Aktualisieren des Archiv je nach MP3 Anzahl und Rechnerleistung
   etwas dauern kann
